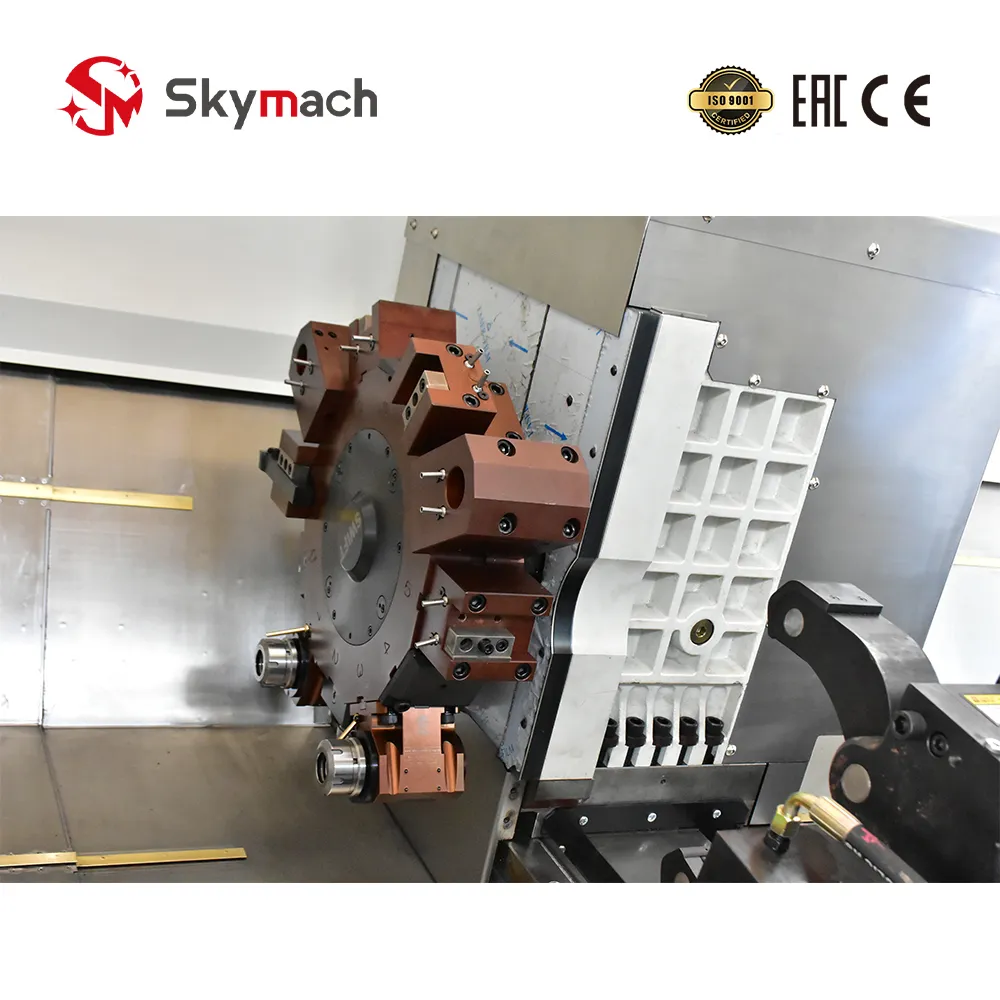

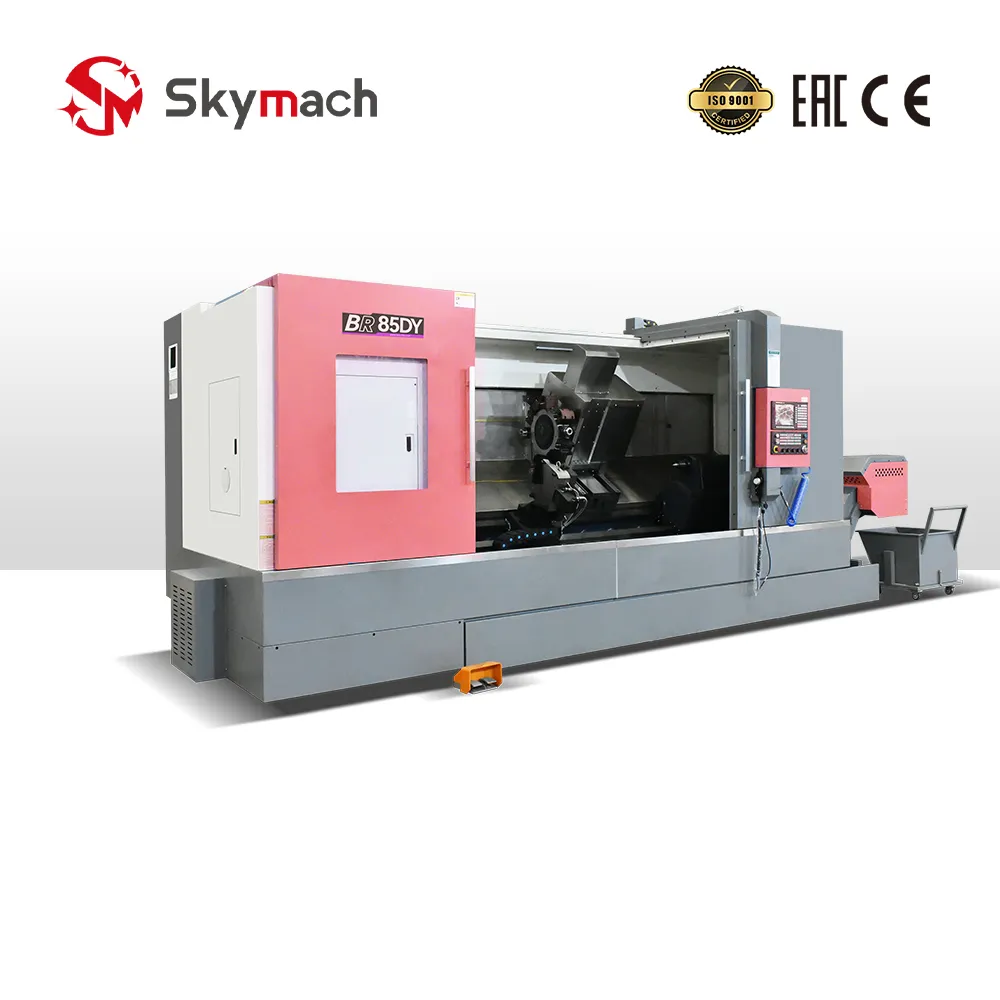

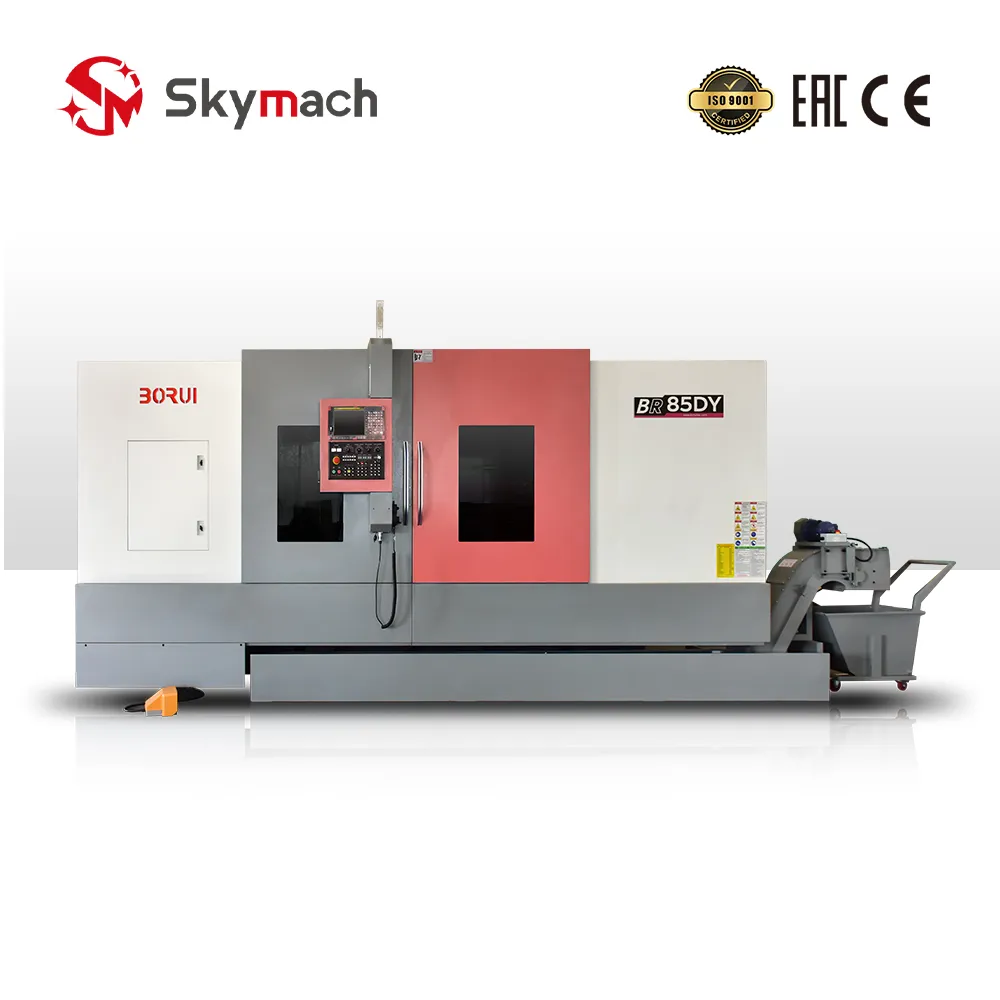

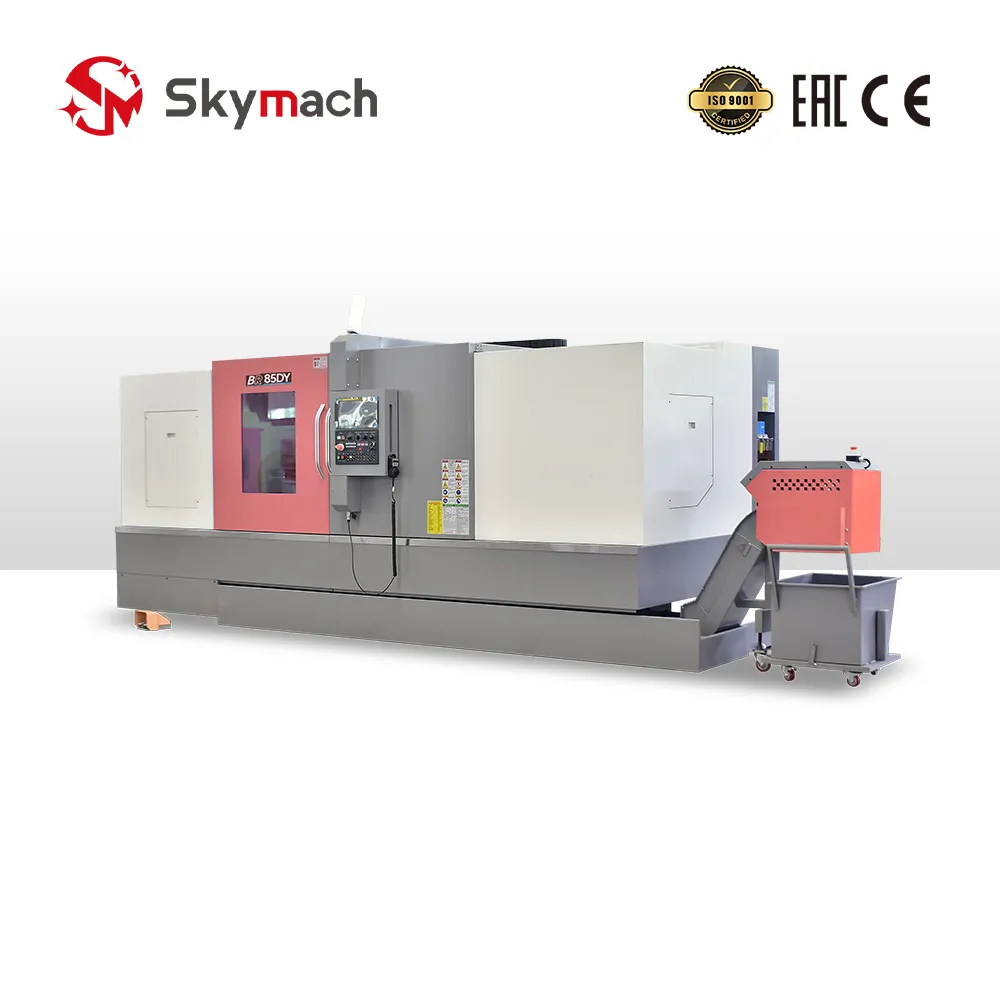

El Centro de Torneado CNC de Bancada Inclinada con Eje Y Skymach BR85DY (BR-85DY) representa el máximo nivel de capacidad multitarea para mecanizados de gran porte. Diseñado con un eje Y ortogonal (carrera de 150 mm / ±75 mm) y una torreta motorizada BMT65 de 12 estaciones accionada por un servomotor de alto par de 5.5 kW, el BR85DY transforma la fabricación compleja de múltiples etapas en un proceso continuo de un solo amarre.
Parámetros técnicos
| Volteo máximo sobre bancada | Φ850 mm |
|---|---|
| Volteo máximo sobre carro | Φ500 mm |
| Diámetro máximo de torneado | Φ700 mm |
| Distancia entre puntos | 1100 / 1600 / 2100 / 3100 / 4100 / 5100 mm |
| Recorrido del eje X | 400 mm |
| Recorrido del eje Y | 150 mm (±75 mm) |
| Recorrido del eje Z | 1130 / 1630 / 2130 / 3130 / 4130 / 5130 mm |
| Avance rápido ejes X/Z | 16 / 10 m/min |
| Avance rápido eje Y | 16 m/min |
| Tipo de nariz de husillo | A2-11 |
| Diámetro del agujero del husillo | Φ106 mm |
| Capacidad de barra máxima | Φ90 mm |
| Velocidad máxima del husillo | 2000 r/min |
| Par máximo del husillo | 580 N.m |
| Plato hidráulico (pulgadas) | 15 / 18 / 21 pulgadas |

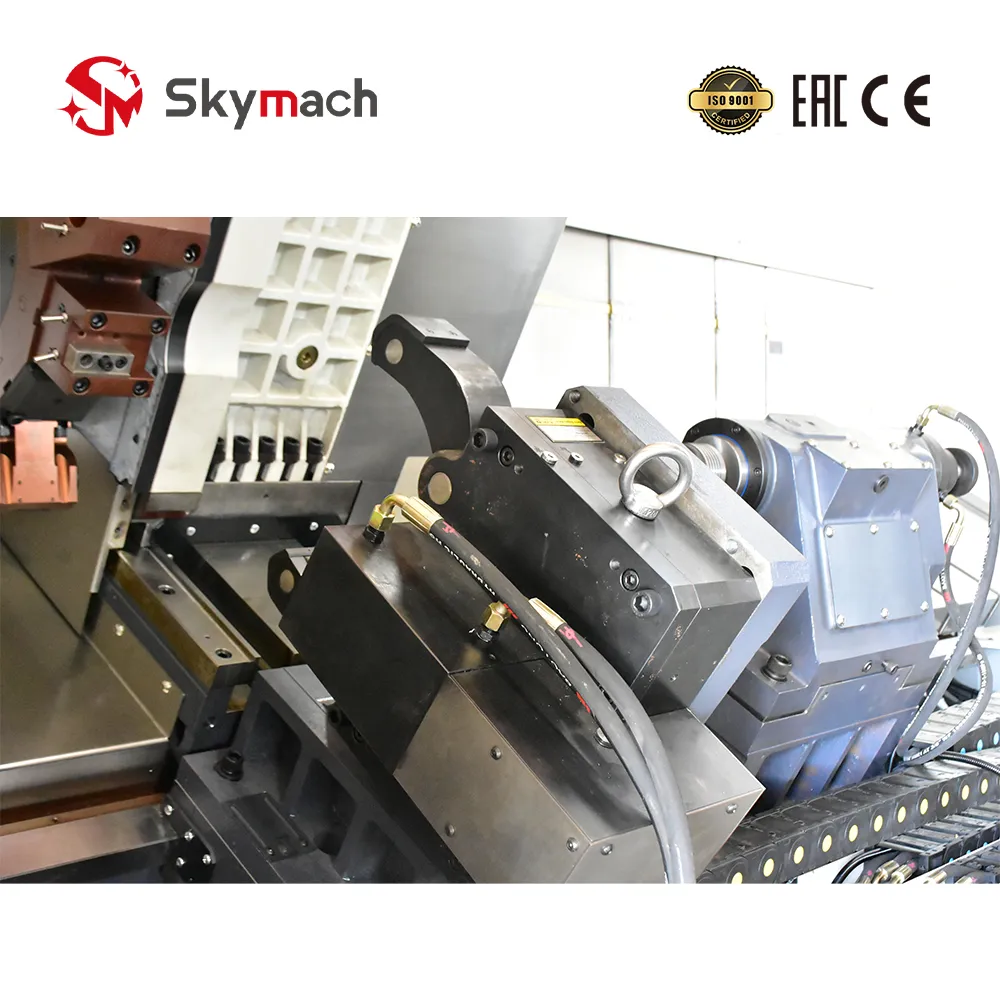

| Cono de la caña del contrapunto | Cono Morse MT6 |
| Diámetro de la caña del contrapunto | Φ160 mm |
| Carrera de la caña del contrapunto | 180 mm |
| Potencia del motor principal | 22 - 30 kW |
| Potencia de servomotores X/Y/Z | 3 / 1.8 / 3 kW |
| Potencia del motor de la torreta motorizada | 5.5 kW |
| Diámetro y posiciones de torreta | BMT65 - 12 Posiciones |
| Tiempo de cambio de herramienta adyacente | 0.5 s |
| Dimensiones de herramientas (torneado/mandrinado) | 25 x 25 mm / Φ50 mm |
| Tipo de pinza elástica | ER40 |
| Material de la bancada | Fundición monobloque HT300 |
Preguntas frecuentes
¿Cuál es el periodo de garantía de sus máquinas?
Ofrecemos una garantía estándar de 12 meses en todas nuestras máquinas CNC, que cubre el conjunto del husillo, los husillos de bolas, las guías lineales, el control CNC y los servomotores. Bajo pedido disponemos de garantías ampliadas y planes de servicio personalizados.
¿Ofrecen instalación y formación en el extranjero?
Sí. Nuestros ingenieros pueden desplazarse al extranjero para la instalación y puesta en marcha de la máquina y para la formación completa de los operarios en su planta. Cada máquina se entrega además con manuales en inglés, esquemas eléctricos y guías de puesta en marcha en vídeo.
¿Cuál es el plazo de entrega habitual de un pedido?
Las máquinas de catálogo se envían en un plazo de 30 días. Las configuraciones especiales —husillos de paso sobredimensionado, bancadas alargadas o mesas rotativas de 4.º eje integradas— se envían normalmente en 60 días.
¿Cómo gestionan las solicitudes de repuestos?
Mantenemos un inventario completo de repuestos estándar. Los componentes originales de recambio se despachan por mensajería internacional (DHL/FedEx) en un plazo de 48 horas, lo que reduce al mínimo la parada de su línea de producción.
