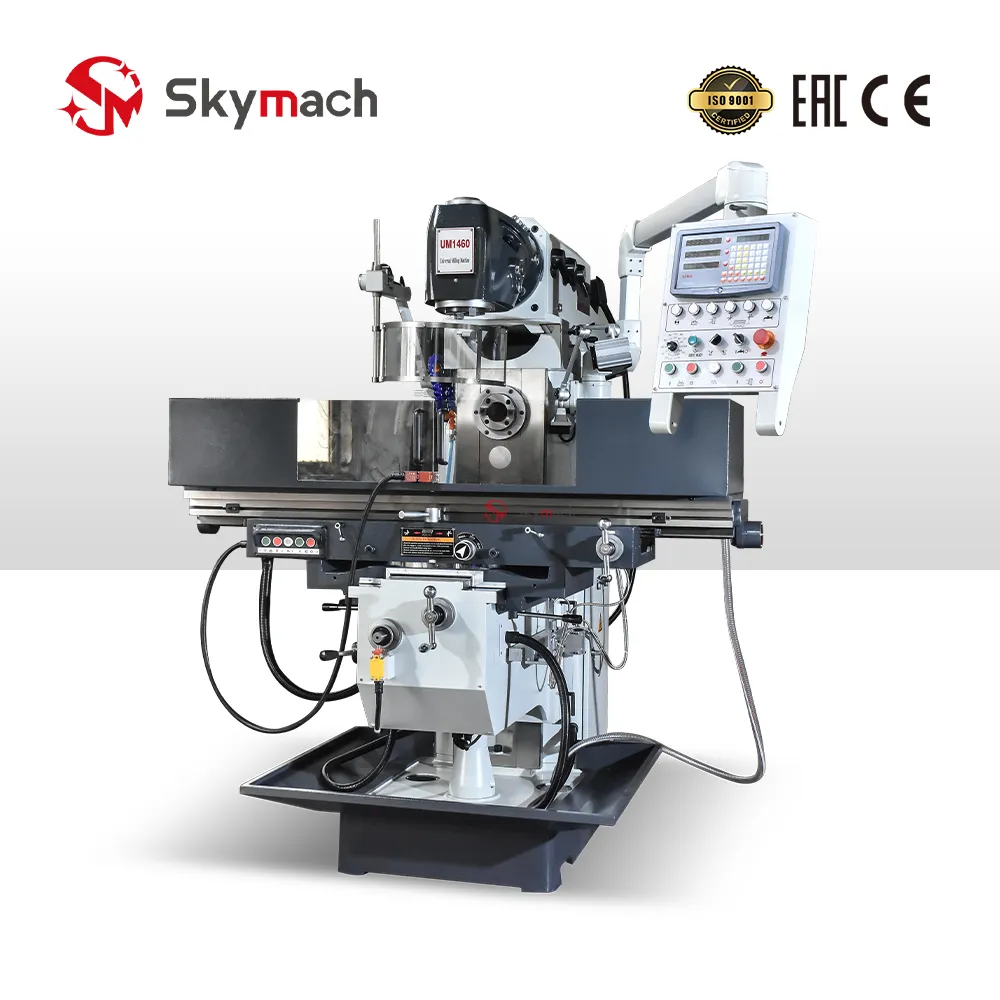

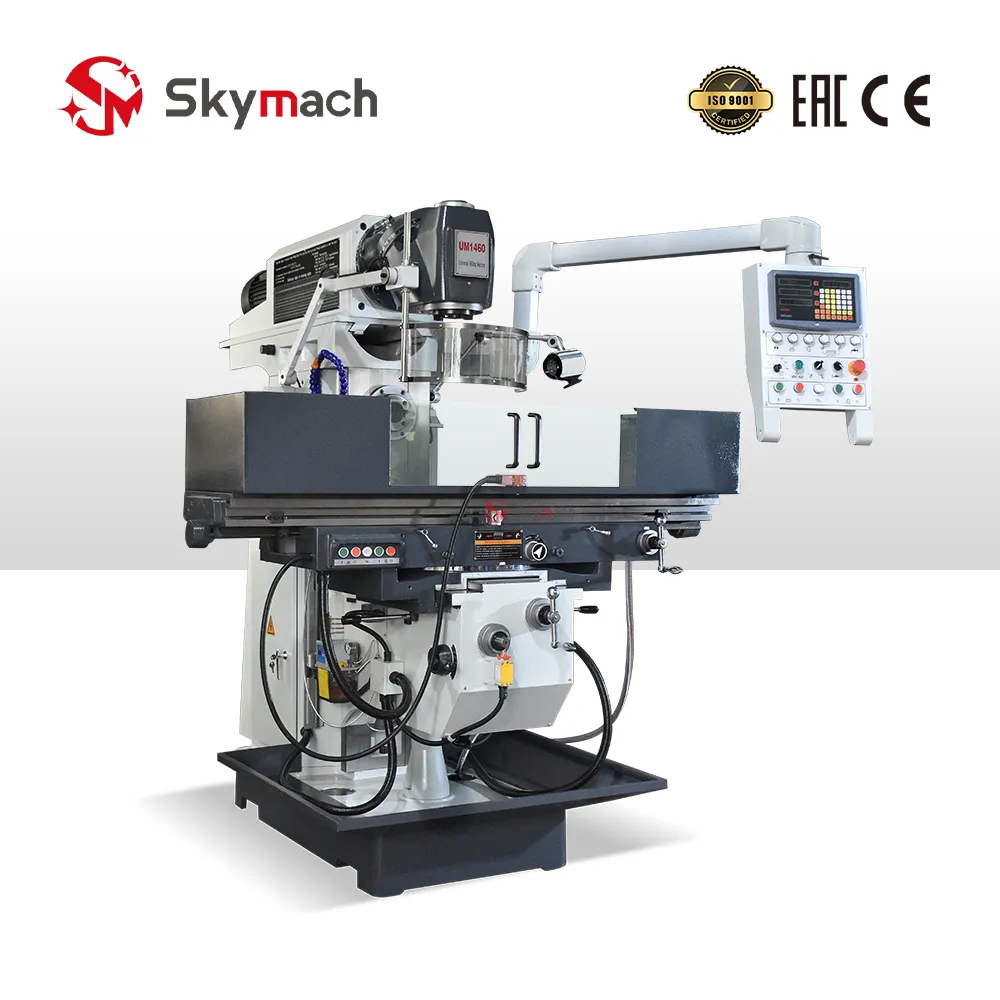

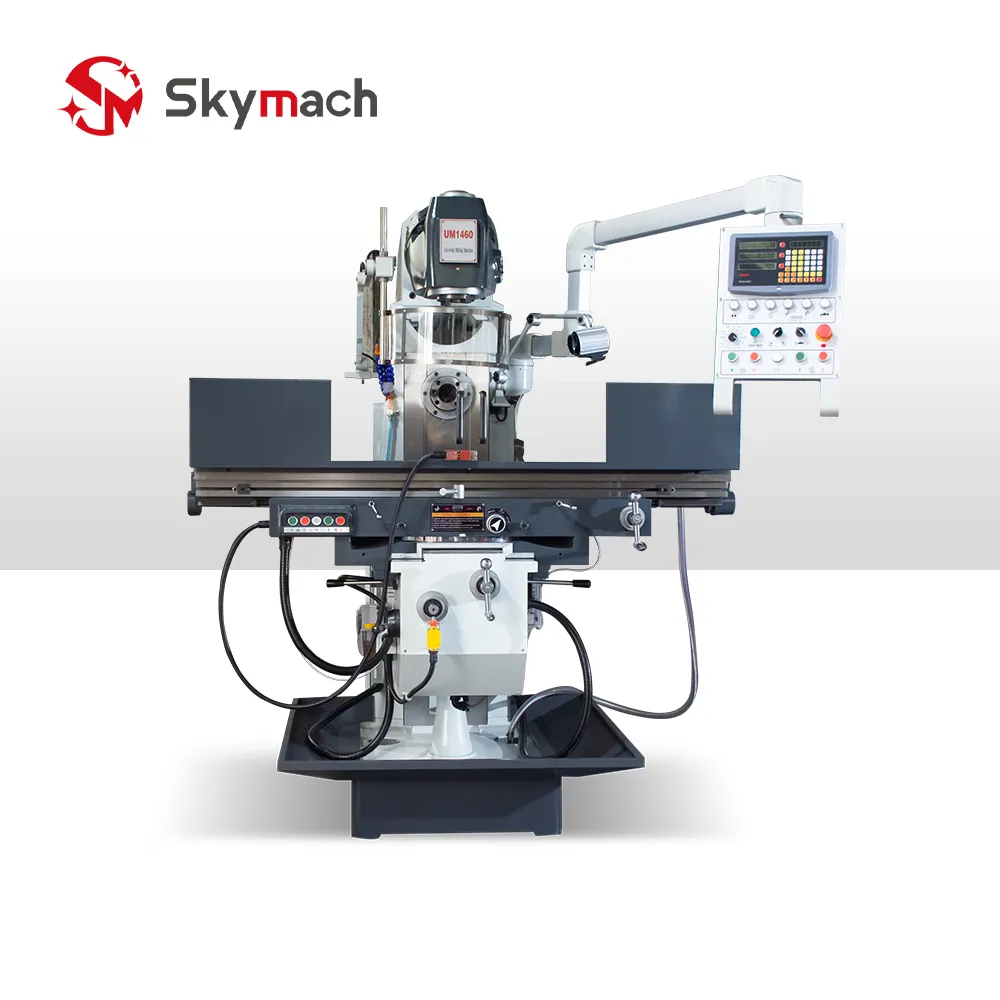

A Fresadora Universal de Console Skymach UM1460 é um centro de usinagem convencional de alta robustez desenvolvido para ferramentarias, confecção de moldes e usinagens seriadas de precisão. Estruturada sobre uma base de ferro fundido Meehanite de 3.600 kg, a UM1460 conta com fusos duplos 7:24 ISO 50 (horizontal e vertical), um cabeçote universal biorrotativo com giro de 360° nos dois eixos e uma mesa retificada de 1700 x 400 mm giratória a ±45° ideal para usinagens helicoidais de engrenagens e canais especiais com cabeçote divisor.
Versatilidade Completa de Usinagem

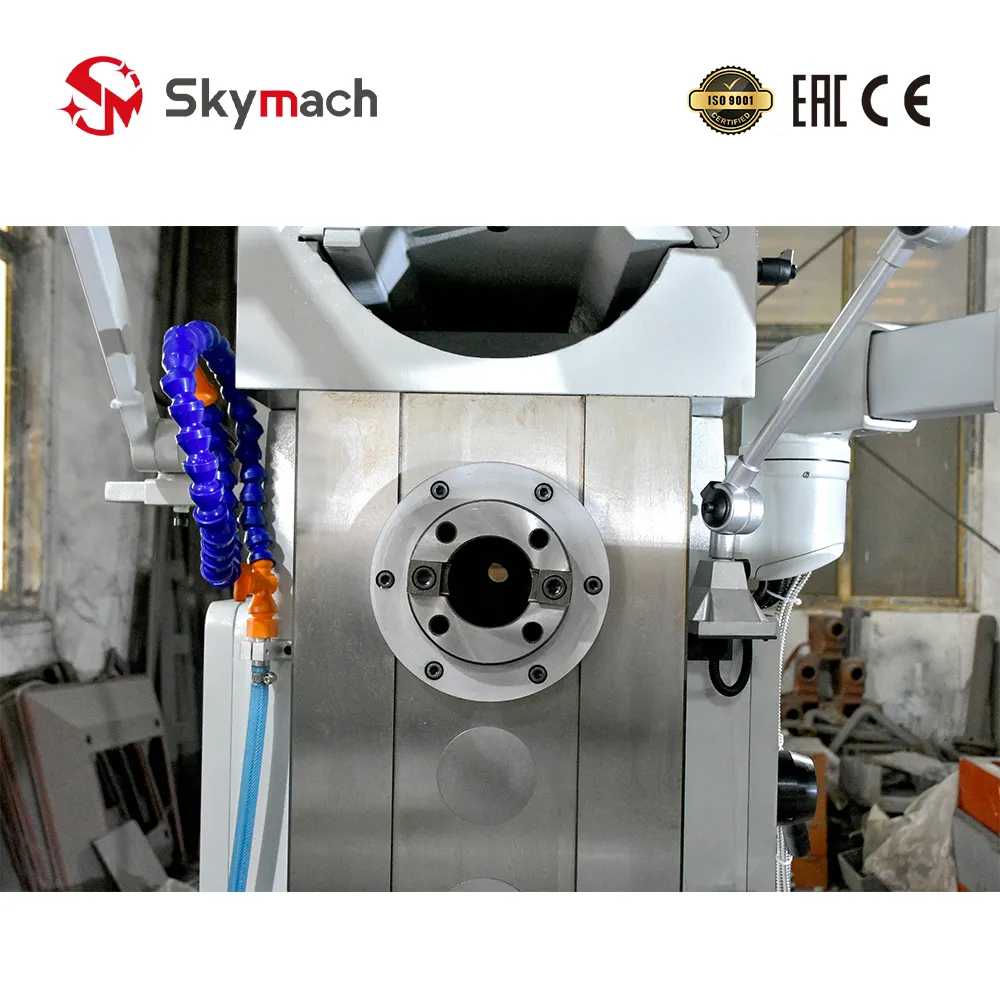

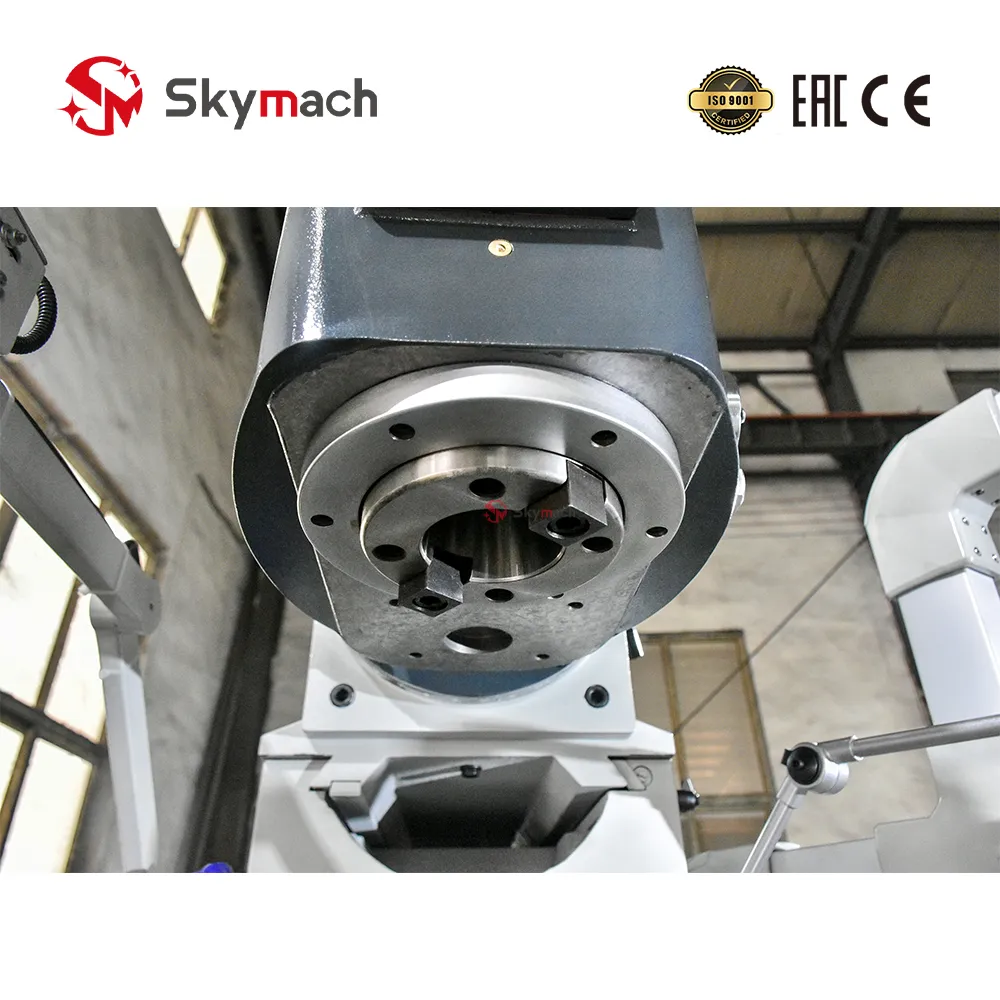

- Configuração Dupla de Árvore: Integra um fuso horizontal de alto torque (60 - 1850 RPM, 12 velocidades) e um fuso vertical (50 - 1520 RPM, 12 velocidades), ambos no cone padrão 7:24 ISO 50 acionados por motor de 7,5 kW.
- Cabeçote Biorrotativo de 360°: O cabeçote universal permite orientar a fresa para qualquer ângulo no espaço tridimensional com precisão milimétrica.
- Mesa Giratória de ±45°: A mesa de 1700 x 400 mm pode ser inclinada em até ±45° no plano horizontal para usinagem de helicoides com divisor universal.
- Grande Campo de Deslocamento: Cursos de 1300 mm em X, 420 mm em Y e 600 mm em Z para manusear peças de médio e grande porte.
Parâmetros técnicos
| Dimensões da mesa | 1700 x 400 mm |
|---|---|
| Ângulo de giro da mesa de trabalho | ±45° |
| Curso longitudinal da mesa (Eixo X) | 1300 mm |
| Curso transversal da mesa (Eixo Y) | 420 mm |
| Curso vertical da mesa (Eixo Z) | 600 mm |
| Ranhura em T (Número - Largura x Distância) | 4 - 18 x 100 mm |
| Cone do fuso | 7:24 ISO 50 (Horizontal / Vertical) |
| Gama de velocidades do fuso vertical (Estágios) | 50 - 1520 rpm (12 estágios) |
| Gama de velocidades do fuso horizontal (Estágios) | 60 - 1850 rpm (12 estágios) |
| Distância da ponta do fuso vertical à mesa | 50 - 650 mm |
| Distância do centro do fuso horizontal à mesa | 0 - 440 mm |
| Distância do centro do fuso vertical à coluna | 0 - 1000 mm |
| Ângulo de giro do cabeçote fresador (Horizontal / Vertical) | 360° / 360° |
| Avanço de trabalho eixos X/Y | 25 - 800 mm/min (máx. 800 mm/min) |
| Avanço de trabalho eixo Z | 8 - 267 mm/min (máx. 267 mm/min) |
| Potência do motor principal | 7.5 kW |
| Potência / torque do motor de avanço | 2.36 kW / 15 Nm |
| Bomba de refrigeração (Potência / Vazão) | 90 W / 25 L/min |
| Peso aproximado da máquina | 3600 kg |
| Dimensões gerais (C * L * A) | 2300 x 3200 x 2270 mm |
Perguntas frequentes
Qual é o prazo de garantia das suas máquinas?
Oferecemos garantia padrão de 12 meses em todas as nossas máquinas CNC, cobrindo o conjunto do fuso, os fusos de esferas, as guias lineares, o comando CNC e os servomotores. Garantias estendidas e planos de serviço personalizados estão disponíveis sob consulta.
Vocês oferecem instalação e treinamento no exterior?
Sim. Nossos engenheiros podem viajar ao exterior para auxiliar na instalação e no comissionamento da máquina e no treinamento completo dos operadores na sua planta. Cada máquina também é entregue com manuais em inglês, diagramas elétricos e guias de configuração em vídeo.
Qual é o prazo de entrega típico de um pedido?
As máquinas de catálogo são despachadas em até 30 dias. Configurações especiais — passagens de fuso superdimensionadas, bases alongadas ou mesas rotativas de 4.º eixo integradas — são despachadas normalmente em até 60 dias.
Como vocês tratam as solicitações de peças de reposição?
Mantemos um estoque completo de peças de reposição padrão. Componentes originais são despachados por courier internacional (DHL/FedEx) em até 48 horas, reduzindo ao mínimo a parada da sua linha de produção.
