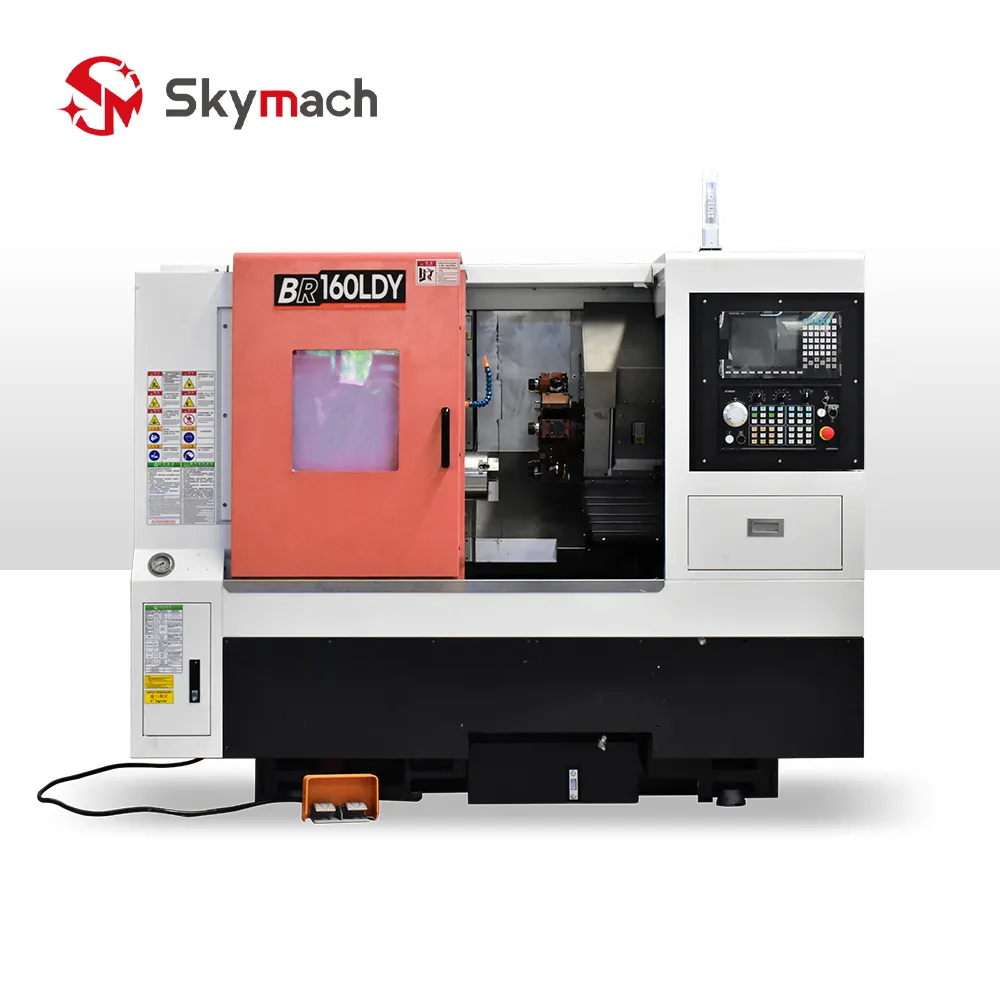

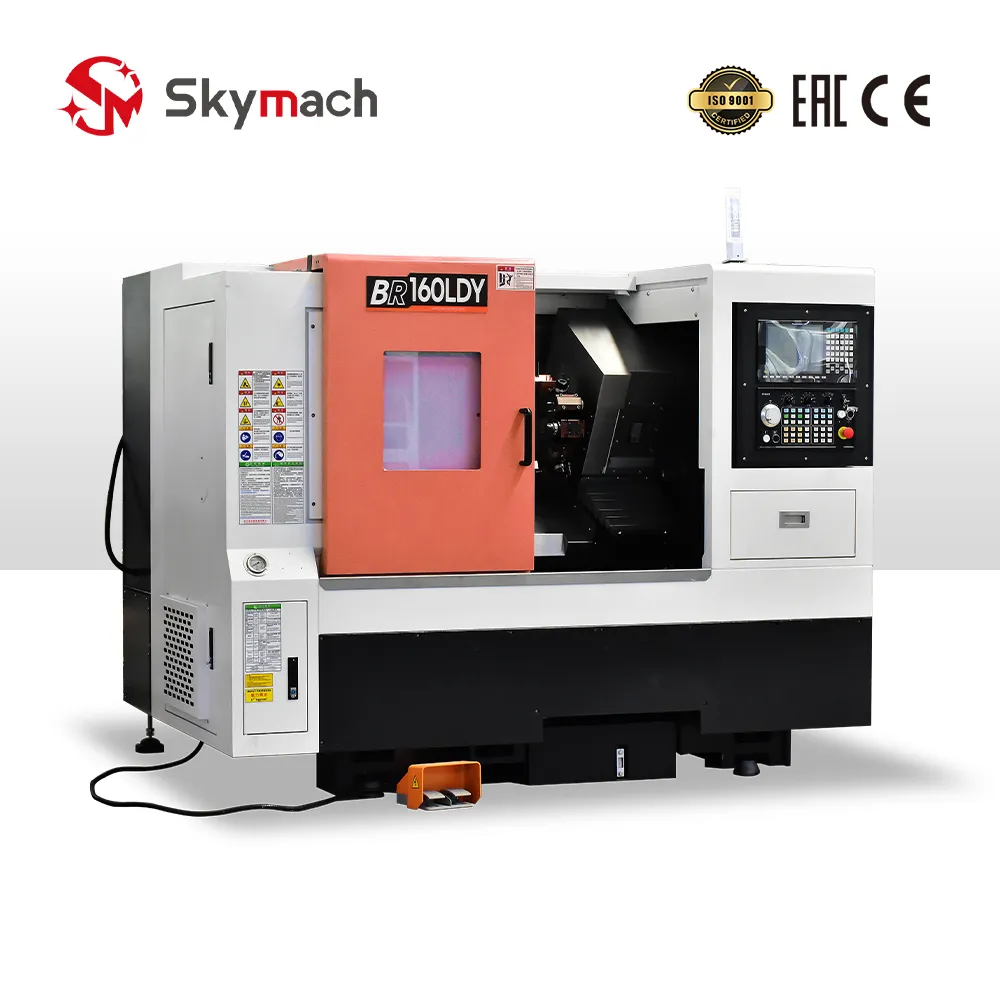

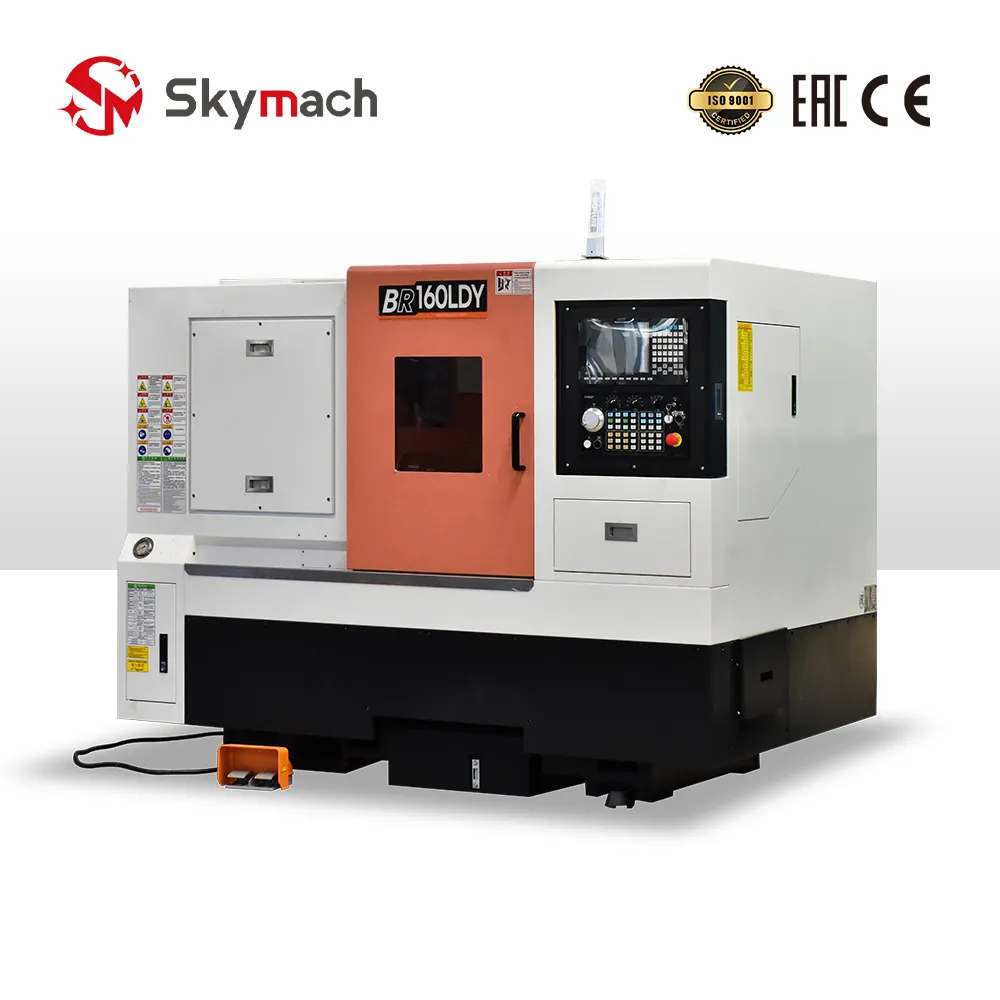

Прецизионный токарно-фрезерный центр с ЧПУ Skymach BR-160LDY оснащён ортогональной осью Y (ход 60 мм / ±30 мм) и 12-позиционной приводной револьверной головкой BMT40/ER20 на базе монолитной наклонной станины 30° из чугуна HT300. Благодаря увеличенному диаметру обработки над станиной до Φ500 мм, макс. диаметру точения Φ400 мм, высокоскоростному шпинделю A2-5 (4 500 об/мин, проход прутка Φ45 мм) и массивной задней бабке КМ4 (ход 300 мм), станок BR-160LDY выполняет точение, внецентренное фрезерование пазов, лысок, сверление и нарезание резьбы за одну установку.
Комплексные возможности обработки
- Токарно-фрезерная обработка с осью Y: Настоящая ось Y с поперечным ходом ±30 мм позволяет фрезеровать шпоночные пазы, грани, радиальные отверстия без переустановки деталей на фрезерные станки.

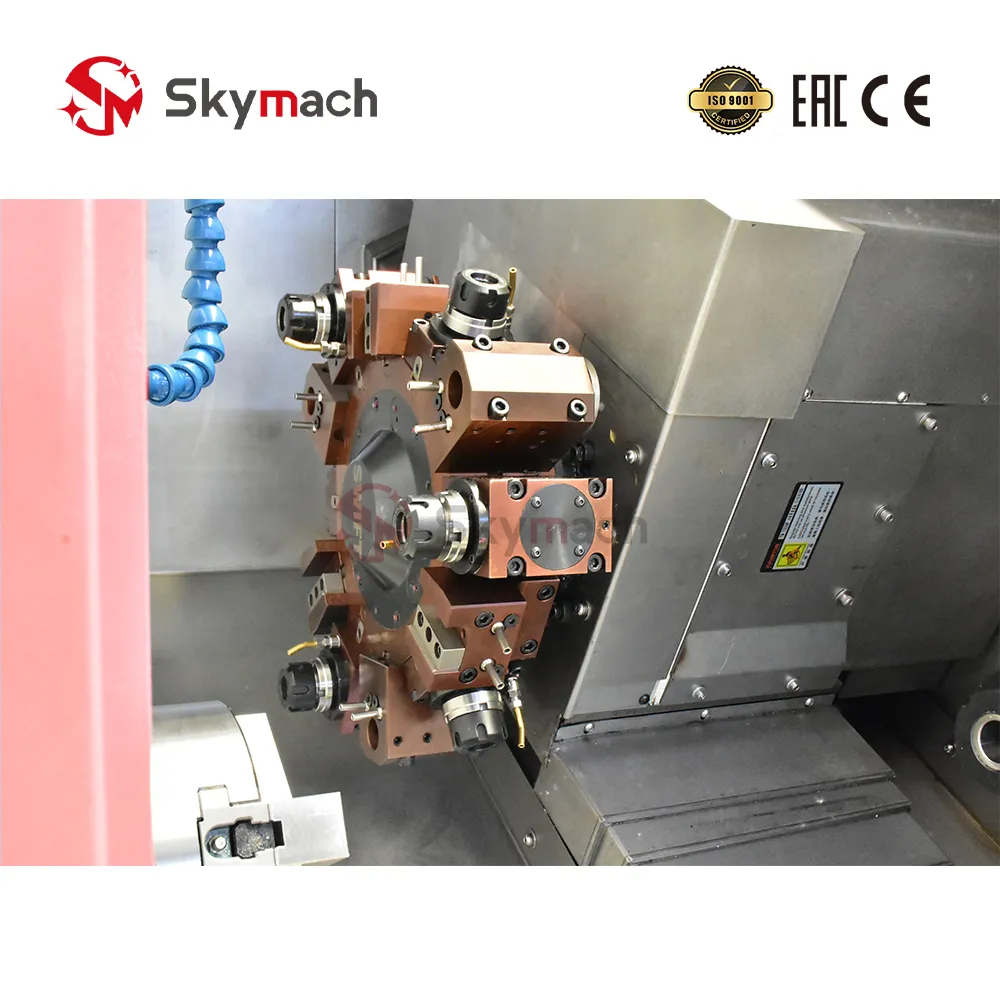

- Приводная револьверная головка BMT40: Привод мощностью 2,5 кВт со скоростью до 3 000 об/мин с прямой передачей 1:1 обеспечивает стабильное силовое фрезерование и жёсткое резьбонарезание.

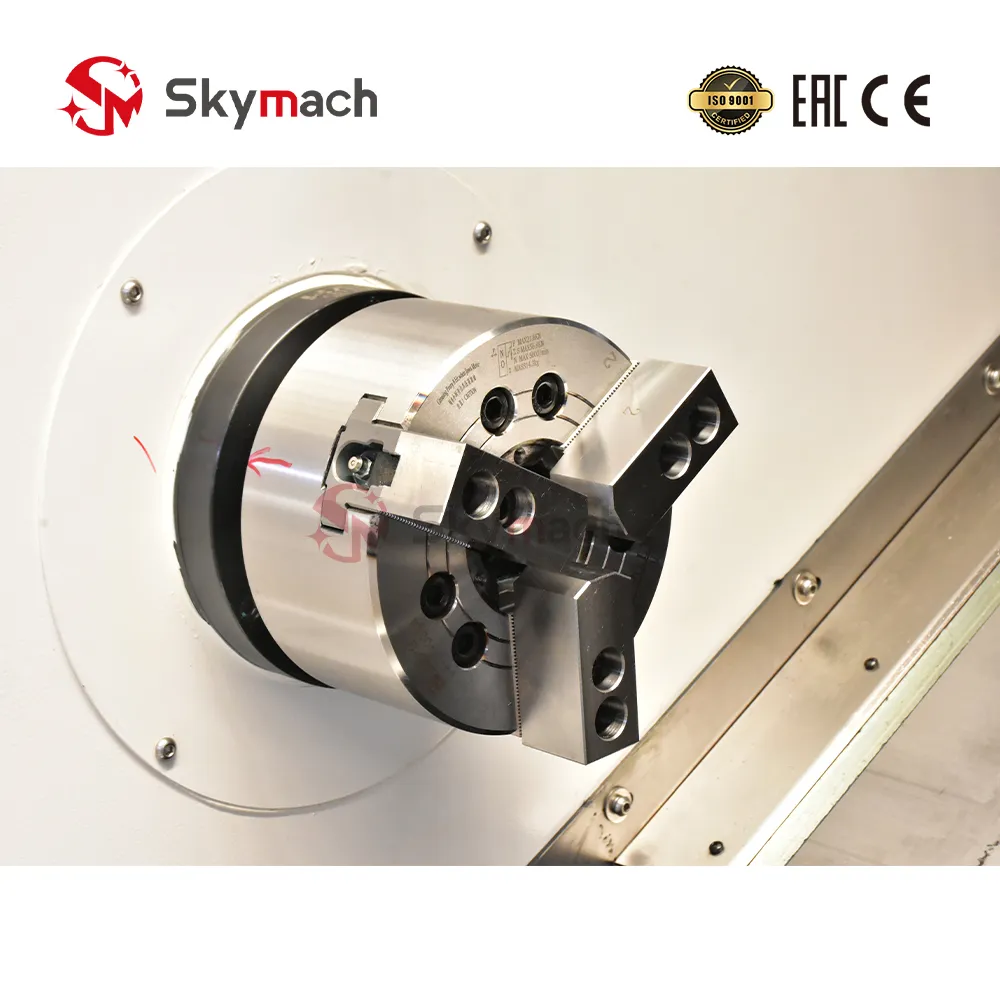

- Высокоскоростной шпиндельный узел: Двигатель 7,5 кВт с оборотами до 4 500 об/мин и отверстием под пруток Φ45 мм сокращает время цикла на прецизионных серийных деталях.
- Цельнолитая станина 30°: Высокопрочный чугун HT300 гарантирует гашение вибраций, температурную стабильность и свободный гравитационный сход стружки.
- Прецизионное линейное перемещение: Линейные направляющие качения 35/35/25, прецизионные шлифованные ШВП (3210/3210/2508) и прямые сервоприводы обеспечивают микронную повторяемость позиционирования.
Технические характеристики
| Макс. диаметр над станиной | Φ500 мм |
|---|---|
| Макс. диаметр точения | Φ400 мм |
| Макс. диаметр над суппортом | Φ200 мм |
| Макс. длина обработки | 370 мм |
| Конец шпинделя | A2-5 (6") |
| Мощность двигателя шпинделя | 7.5 кВт |
| Частота вращения шпинделя | 4500 об/мин |
| Диаметр отверстия шпинделя | Φ56 мм |
| Макс. диаметр прутка | Φ45 мм |
| ШВП по осям X / Z | 3210 / 3210 |
| ШВП по оси Y | 2508 |
| Линейные направляющие X / Z | 35 / 35 |
| Линейные направляющие Y | 25 |
| Ход по осям X / Z | 210 / 475 мм |
| Ход по оси Y | 60 (±30) мм |
| Крутящий момент двигателей X / Z | 11 Н·м / 11 Н·м |
| Крутящий момент двигателя Y | 7 Н·м |
| Тип соединения осей X / Z / Y | Прямое соединение |
| Тип револьверной головки | Приводная головка с осью Y |
| Количество позиций | 12T |
| Типоразмер приводного блока | BMT40 / ER20 |
| Скорость вращения приводного инструмента | 3000 об/мин |
| Мощность двигателя приводного блока | 2.5 кВт |
| Передаточное число привода | 1 : 1 |
| Диаметр пиноли задней бабки | 65 мм |
| Ход пиноли задней бабки | 80 мм |
| Макс. ход задней бабки | 300 мм |
| Конус пиноли задней бабки | MT4 (КМ4) |
| Тип станины и угол наклона | Цельнолитая / 30° |
| Габариты станка (Д * Ш * В) | 1730 x 1473 x 1700 мм |
