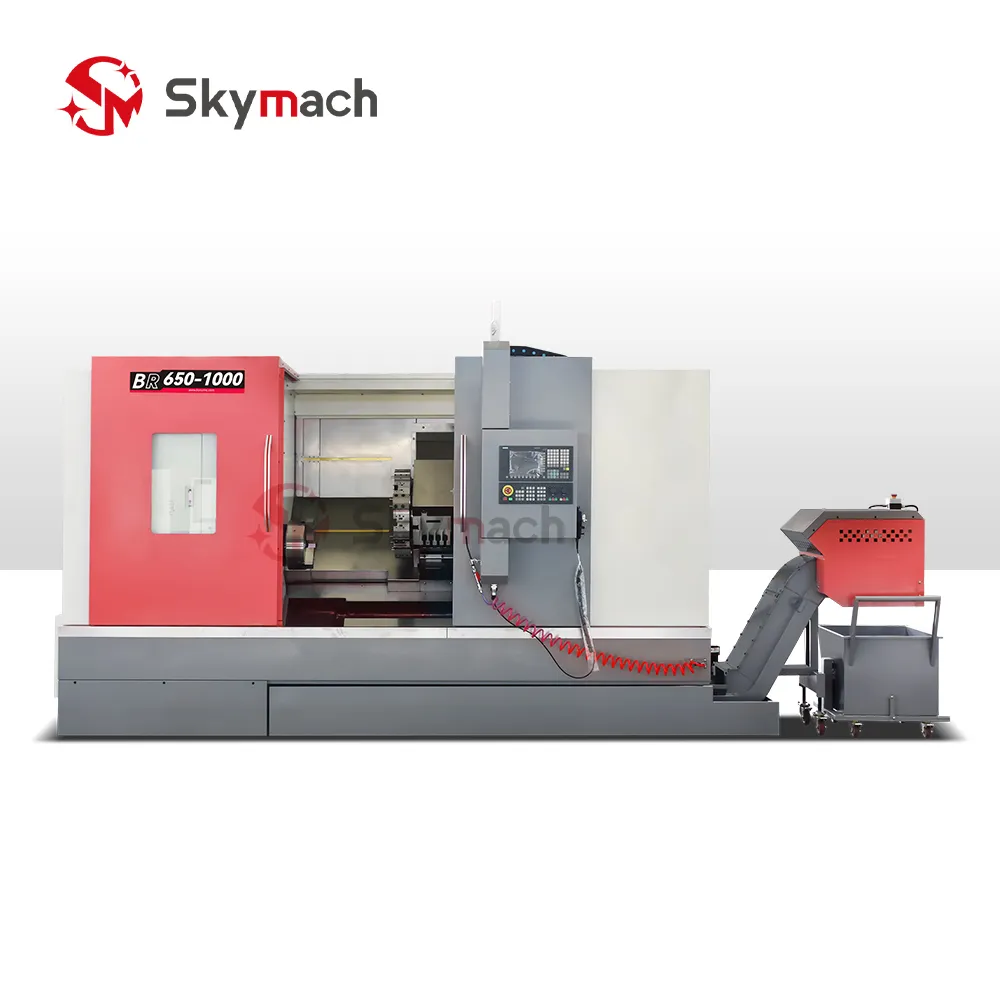

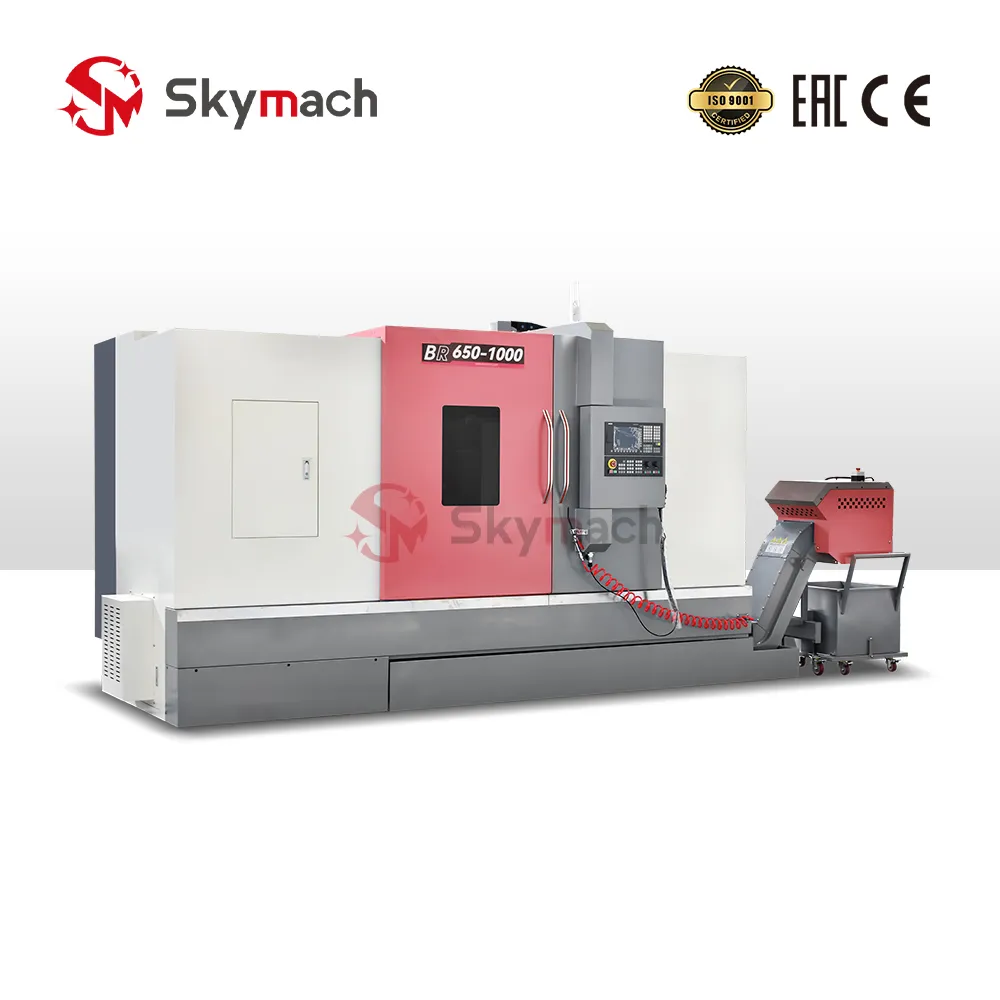

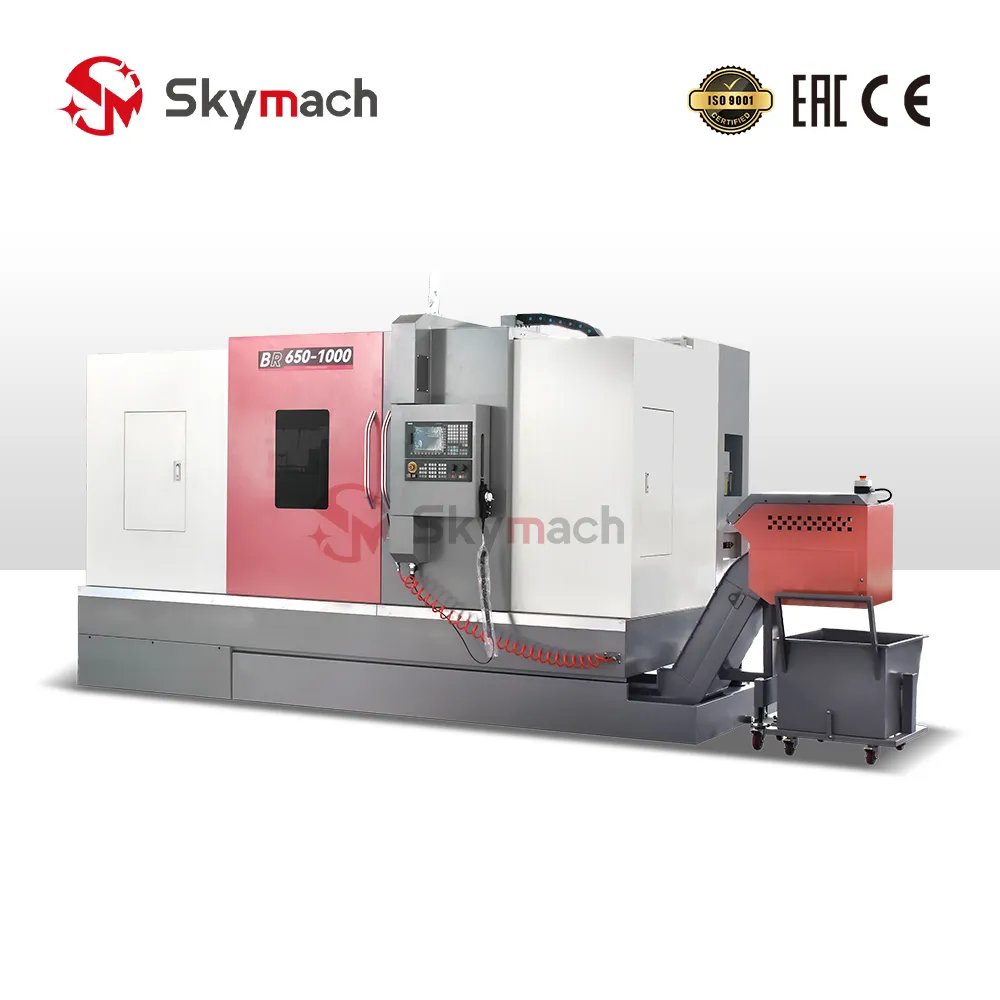

Токарный станок с ЧПУ с наклонной станиной Skymach BR650 (BR-650/1000/1500) — это станок с цельнолитой наклонной станиной 45°, шпинделем A2-8 с отверстием Φ87 мм (проход прутка Φ72 мм) и 12-позиционной гидравлической / серворевольверной головкой (12T). Широко применяется в производстве сантехнической арматуры, трубопроводных клапанов, электроприборов, приборов, деталей автомобилей, мотоциклов и подшипников для токарной обработки деталей типа тел вращения (валы, диски, конусы, дуги, резьбы).
Технические характеристики
| Макс. диаметр над станиной | Φ650 мм |
|---|---|
| Макс. диаметр обработки | Φ630 мм |
| Макс. диаметр над суппортом | Φ400 мм |
| Макс. длина обработки | 1000 / 1500 мм |
| Расстояние между центрами | 1320 / 1820 мм |
| Предельное перемещение по осям X / Z | 350 / 1620 мм |
| Тип соединения по осям X / Z | Прямое (Direct) |
| Торец шпинделя | A2-8 |

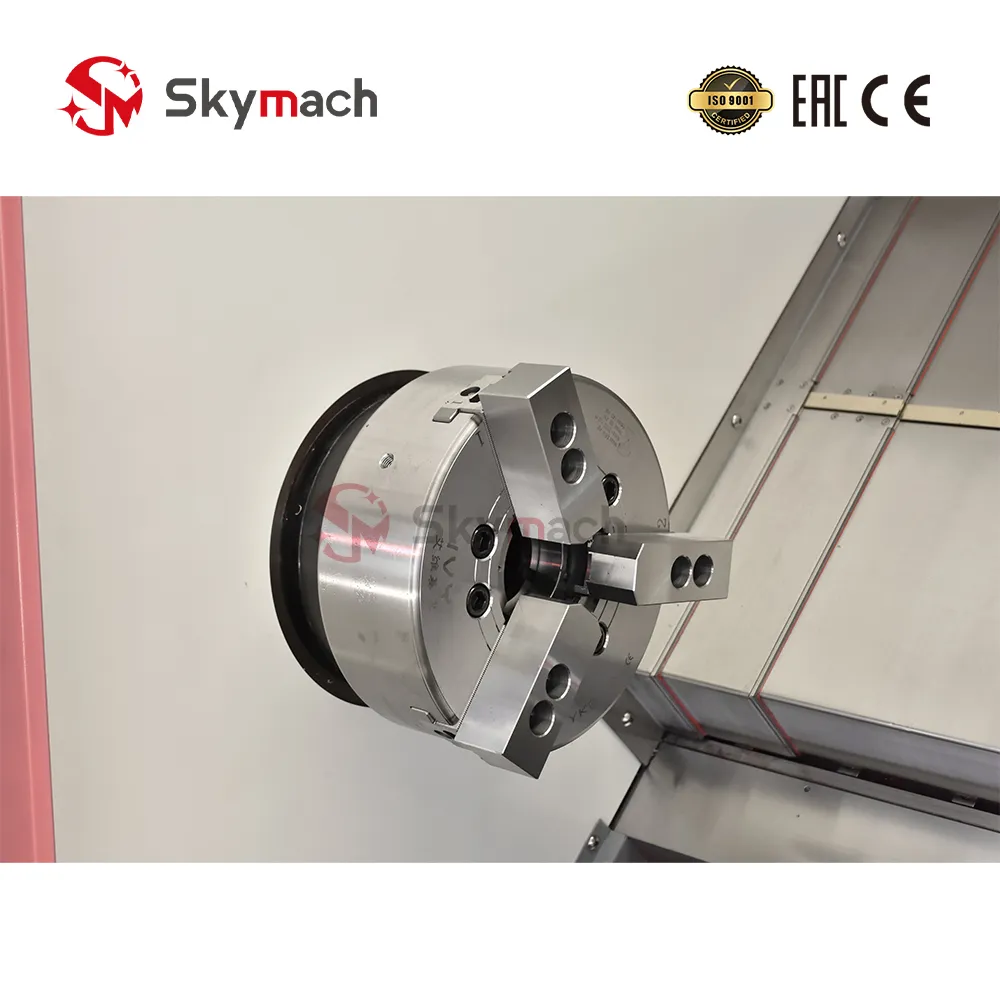

| Гидравлический патрон | Стандарт 10 дюймов (опция 12) |
| Рекомендуемая мощность двигателя шпинделя | 11-15 kW |
| Частота вращения шпинделя | 2600 rpm |
| Диаметр отверстия шпинделя | Φ87 мм |
| Проходное сечение прутка | Φ72 мм |

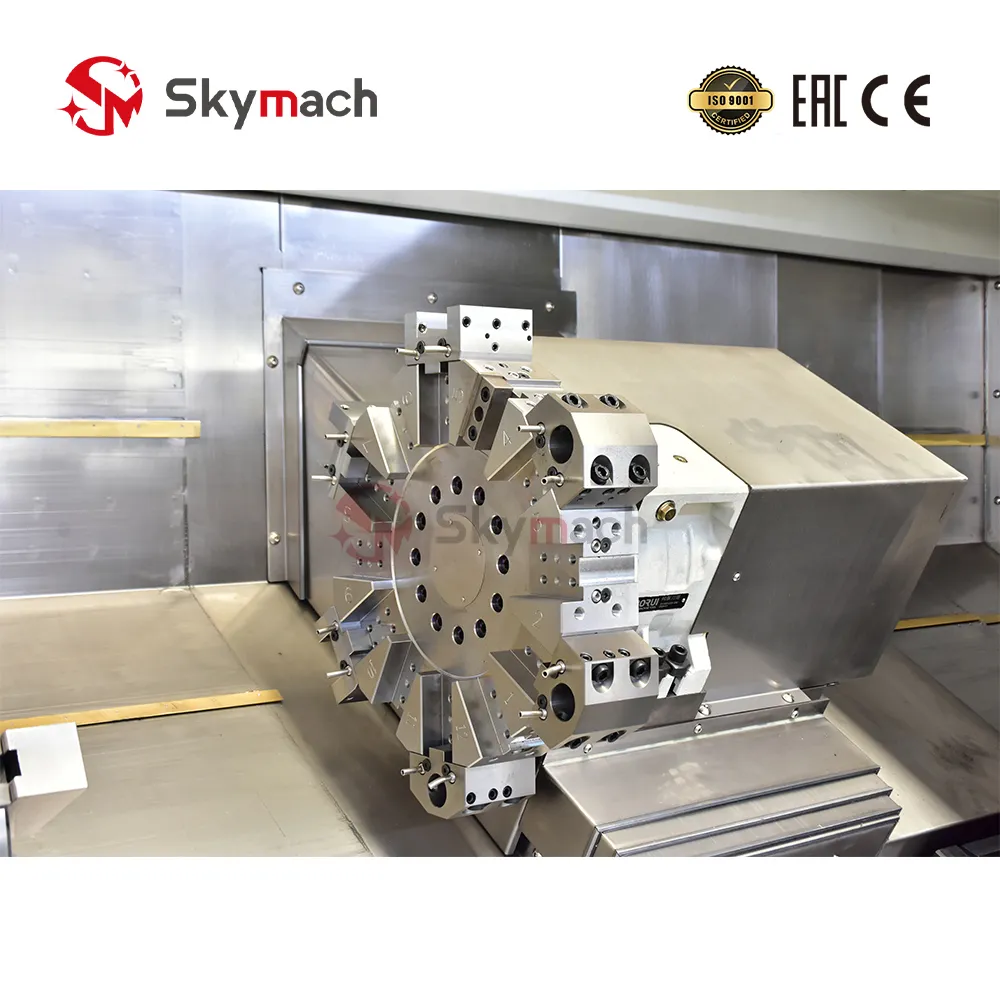

| Тип револьверной головки | 12-позиционная серво / гидроревольверная головка (12T) |
| Диаметр пиноли задней бабки | Φ100 мм |
| Ход пиноли задней бабки | 120 мм |
| Макс. перемещение задней бабки | 1250 мм |
| Конус пиноли задней бабки | Конус Морзе КМ5 (Morse Taper MT#5) |
| Габаритные размеры (Д x Ш x В) | 3170/3670 x 1180 x 1700 мм |
| Масса станка (прибл.) | 5000 kg / 6000 kg |
Часто задаваемые вопросы
Какой гарантийный срок на ваши станки?
На все станки с ЧПУ мы предоставляем стандартную гарантию 12 месяцев, которая распространяется на шпиндельный узел, ШВП, линейные направляющие, систему ЧПУ и серводвигатели. По запросу доступны расширенная гарантия и индивидуальные сервисные программы.
Выполняете ли вы монтаж и обучение за рубежом?
Да. Наши инженеры выезжают за рубеж для монтажа и пусконаладки станка, а также для полноценного обучения операторов на вашем предприятии. С каждым станком поставляются руководства на английском языке, электрические схемы и видеоинструкции по наладке.
Каков типичный срок изготовления заказа?
Станки из каталога отгружаются в течение 30 дней. Специальные конфигурации — увеличенное отверстие шпинделя, удлинённая станина или встроенный поворотный стол 4-й оси — отгружаются, как правило, в течение 60 дней.
Как оформляется заявка на запасные части?
Мы поддерживаем полный складской запас стандартных запчастей. Оригинальные комплектующие отправляются международной экспресс-доставкой (DHL/FedEx) в течение 48 часов, что сводит простой вашей производственной линии к минимуму.
