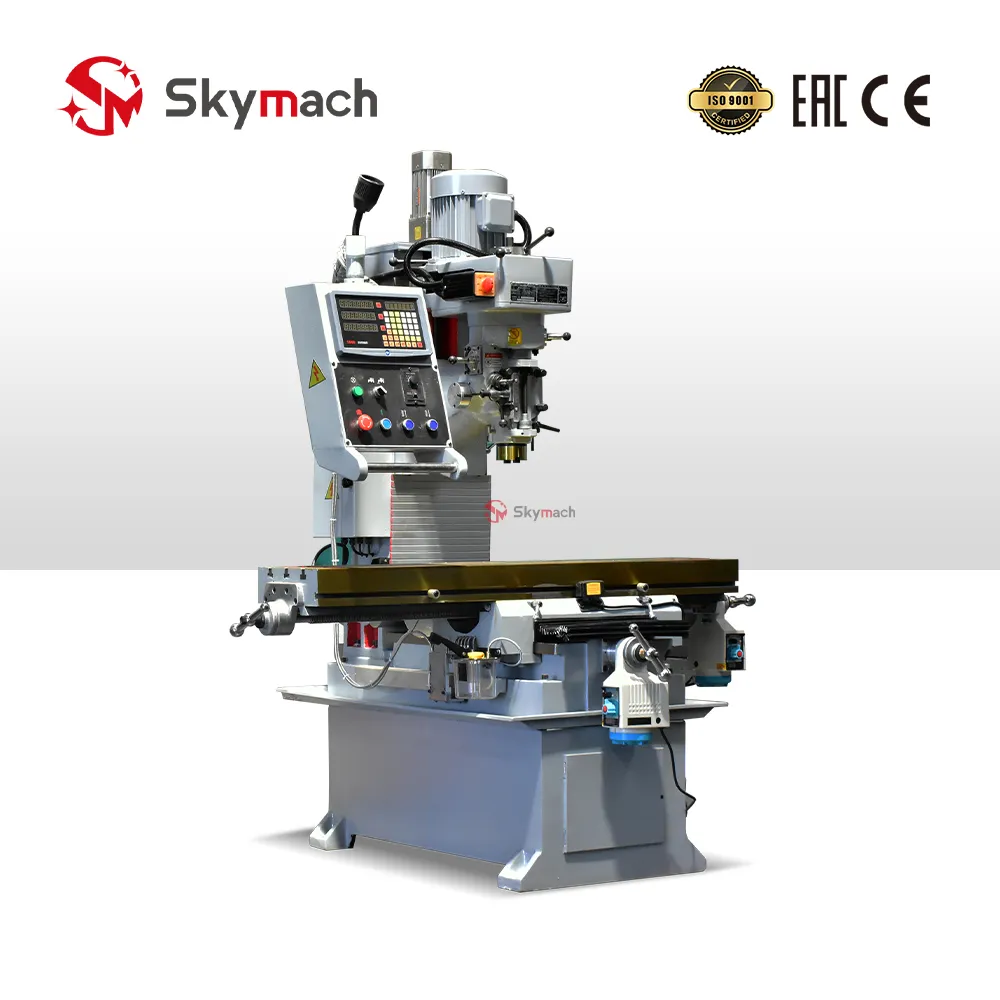

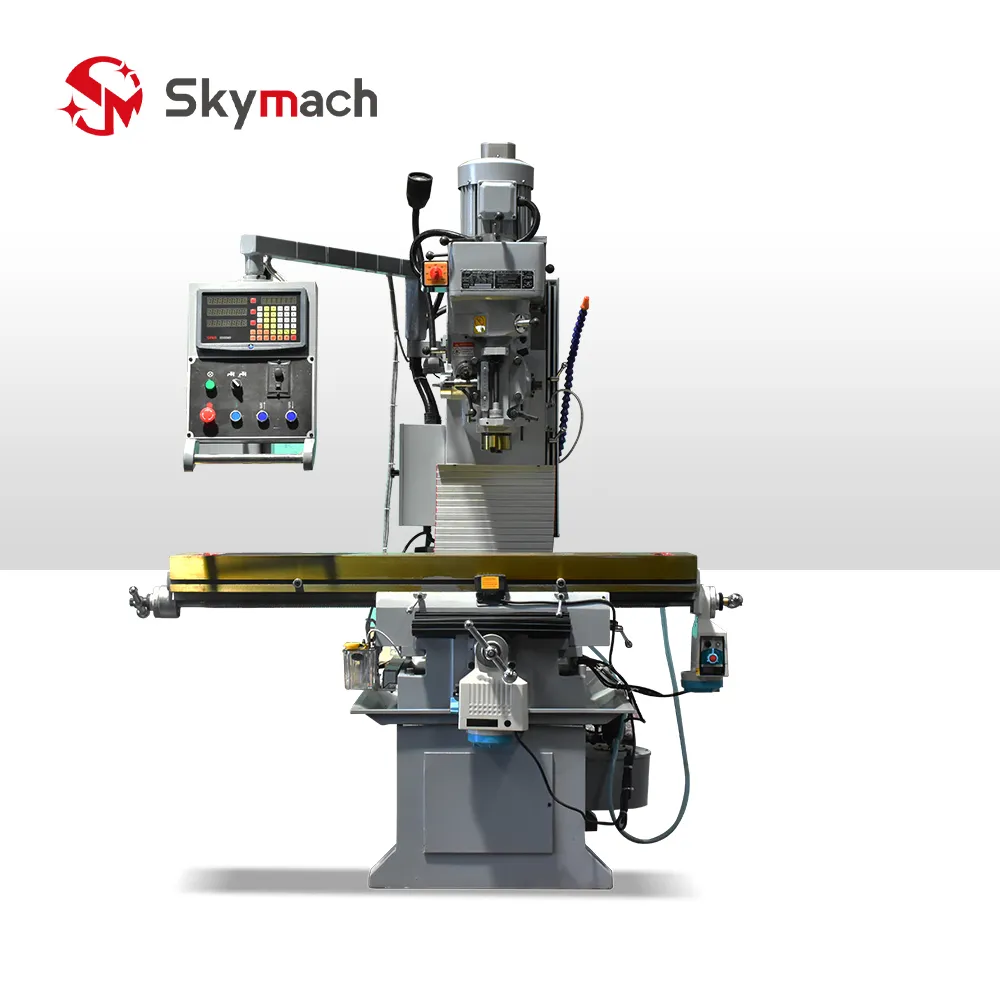

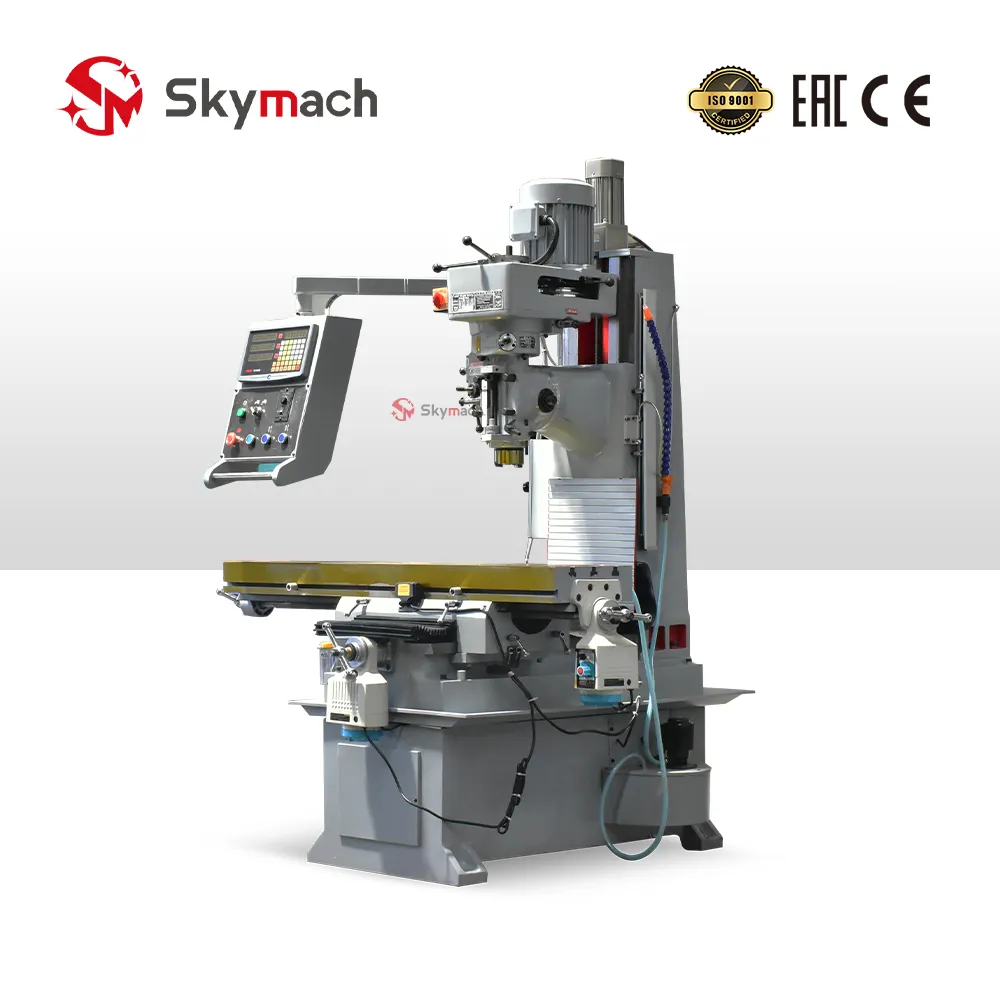

Вертикальный бесконсольно-фрезерный станок Skymach X7130 сочетает высокую жесткость монолитной станины бесконсольного типа (bed type) и производительность фрезерной головки ISO40, разработан для полного исключения провисания и деформации стола при фрезеровании тяжелых плит, штампов и пресс-форм. Оснащенный главным приводом мощностью 5 л.с. (3,75 кВт), станок X7130 обеспечивает высокий крутящий момент, увеличенный поперечный ход (510 мм) и варианты продольного хода (880 мм на столе 1370 мм или 1000 мм на столе 1500 мм).
Преимущества Бесконсольной Архитектуры
- Отсутствие Консольного Провисания: Рабочий стол и салазки перемещаются непосредственно по широким направляющим основания станины, что гарантирует сохранение геометрической точности при установке заготовок массой до нескольких тонн.
- Вертикальный Ход Фрезерной Головки (405 мм): Перемещение по координате Z выполняется подъемом/опусканием самой фрезерной головки по направляющим колонны, обеспечивая диапазон расстояния от 150 до 600 мм от шпинделя до стола.
- Широкая Рабочая Зона: Прецизионно шлифованные столы 305 x 1370 мм или 305 x 1500 мм с поперечным перемещением 510 мм создают удобство при базировании габаритной технологической оснастки и тисков.
Технические характеристики
| Размеры рабочего стола | 305 x 1370 мм / 305 x 1500 мм |
|---|---|
| Продольный ход стола | 880 мм / 1000 мм |
| Поперечный ход стола | 510 мм |
| Вертикальный ход фрезерной головки | 405 мм |
| Расстояние от торца шпинделя до стола | 150 - 600 мм |
| Мощность двигателя фрезерной головки | 5 л.с. (3,75 кВт) |

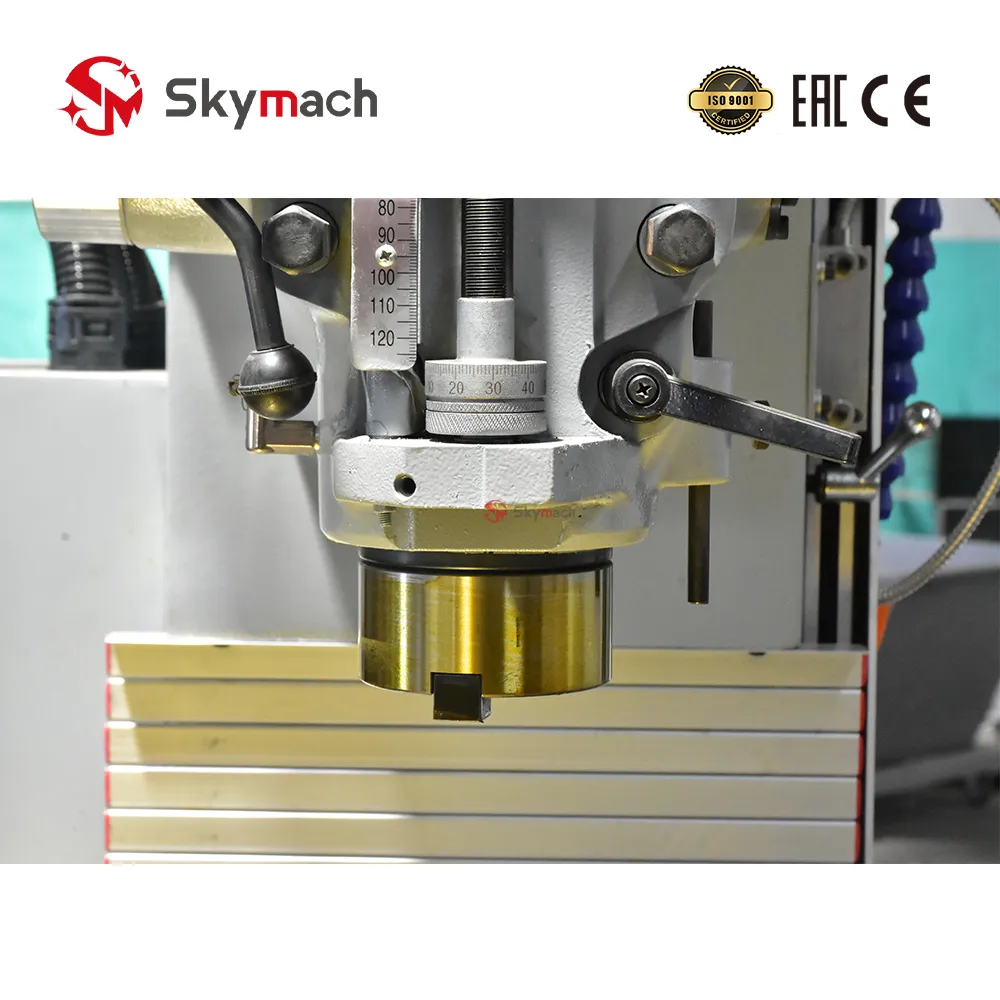

| Конус шпинделя | ISO40 |
| Ход пиноли шпинделя | 127 мм |
| Диапазон скоростей шпинделя (Стандарт) | 50Гц: 65 - 4500 об/мин, 60Гц: 80 - 5440 об/мин (16 ступеней) |
| Диапазон скоростей шпинделя (Опция вариатора) | 60 - 3750 об/мин |
| Диапазон автоматической подачи пиноли | 0,04 / 0,08 / 0,15 мм/об (3 ступени) |
| Масса брутто | 2000 кг / 2050 кг |
| Габариты упаковки (Д * Ш * В) | 1850 x 1500 x 2400 мм |
