O Torno CNC de Barramento Inclinado com Torre Motorizada Skymach BR-200LD combina uma torre acionada BMT55/ER25 de 12 posições (relação 1:1) com um barramento monobloco inclinado a 30° em ferro fundido HT300 com guias lineares 45/45. Com fuso A2-6 a 4.000 rpm (passagem de barra de Φ52 mm), realiza torneamento, fresamento e furação numa única fixação.
Parâmetros técnicos
| Diâmetro máx. sobre barramento | Φ660 mm |
|---|---|
| Diâmetro máx. de usinagem | Φ380 mm |
| Diâmetro máx. sobre o carro | Φ200 mm |
| Comprimento máx. usinável | 450 mm |
| Tipo de fuso | A2-6 (8 polegadas) |
| Potência do motor do fuso | 11 kW |
| Rotação do fuso | 4000 rpm |
| Diâmetro furo passante do fuso | Φ66 mm |
| Passagem de barra | Φ52 mm |
| Especificação fusos de esferas X/Z | 3210 / 4010 |
| Especificação guias lineares X/Z | 45 / 45 |
| Cursos limites eixos X/Z | 230 / 610 mm |
| Torque dos motores eixos X/Z | 11 N.m / 11 N.m |
| Tipo de conexão eixos X/Z | Conexão direta |

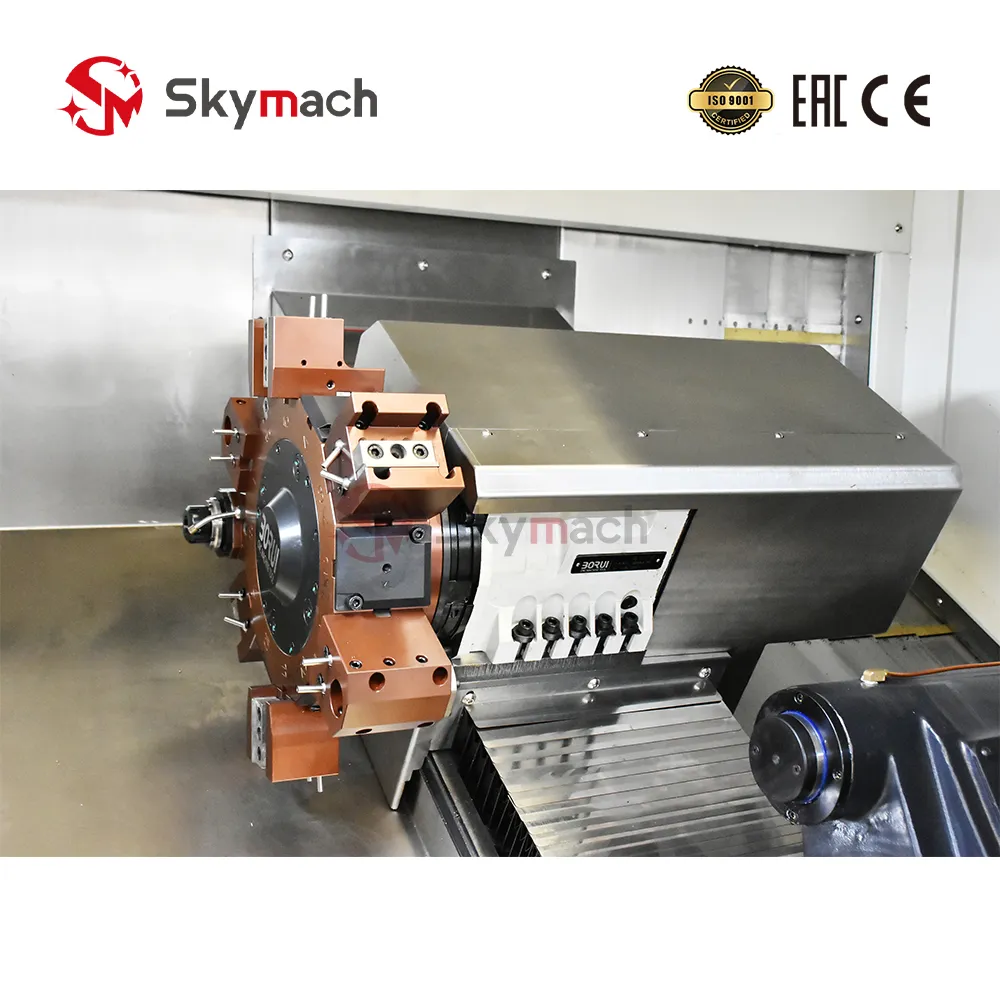

| Torre | Torre motorizada BMT55 / ER25 |
| Estações da torre | 12T |
| Relação de transmissão cabeçote ao motor | 1 : 1 |
| Altura de centro da torre | 100 mm |
| Diâmetro do mangote do cabeçote móvel | 80 mm |
| Curso do mangote do cabeçote móvel | 80 mm |
| Curso máx. do cabeçote móvel | 450 mm |
| Cone do mangote do cabeçote móvel | MT4 |
| Tipo de barramento e inclinação | Monobloco / 30° |
| Dimensões da máquina (C * L * A) | 1730 x 1273 x 1328 mm |
Perguntas frequentes
Qual é o prazo de garantia das suas máquinas?
Oferecemos garantia padrão de 12 meses em todas as nossas máquinas CNC, cobrindo o conjunto do fuso, os fusos de esferas, as guias lineares, o comando CNC e os servomotores. Garantias estendidas e planos de serviço personalizados estão disponíveis sob consulta.
Vocês oferecem instalação e treinamento no exterior?
Sim. Nossos engenheiros podem viajar ao exterior para auxiliar na instalação e no comissionamento da máquina e no treinamento completo dos operadores na sua planta. Cada máquina também é entregue com manuais em inglês, diagramas elétricos e guias de configuração em vídeo.
Qual é o prazo de entrega típico de um pedido?
As máquinas de catálogo são despachadas em até 30 dias. Configurações especiais — passagens de fuso superdimensionadas, bases alongadas ou mesas rotativas de 4.º eixo integradas — são despachadas normalmente em até 60 dias.
Como vocês tratam as solicitações de peças de reposição?
Mantemos um estoque completo de peças de reposição padrão. Componentes originais são despachados por courier internacional (DHL/FedEx) em até 48 horas, reduzindo ao mínimo a parada da sua linha de produção.
